オーバーホール・レトロフィットとは？

オーバーホール・レトロフィットとは？

― 工作機械を“延命”し、いまの現場に“最適化”するもう一つの選択肢 ―

「この機械、そろそろ買い替えかな？」――製造現場ではよくある悩みです。
本記事が扱うオーバーホール／レトロフィットは工作機械の話です。
フレーム・主軸・送り系・制御系など、機械固有の精度と再現性をどう回復・進化させるかを
初心者にも分かりやすく解説します。

１．まずはここだけ：OH／RFの違い

オーバーホール（OH）
長年の使用で劣化・摩耗した工作機械を分解・洗浄・調整・部品交換して、初期性能に近い状態へ復元することを指します。

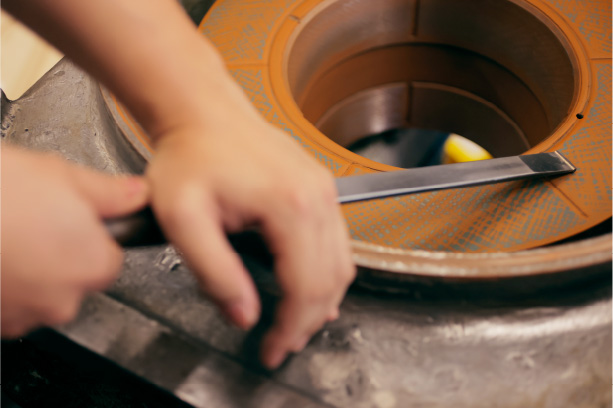

例：主軸ベアリング交換、ボールねじ・リニア案内の点検／交換、バックラッシ（がた）調整、摺動面摺合わせ、油漏れ修繕、幾何精度の再出し　など

レトロフィット（RF）
既設の工作機械に新しい制御・機能・安全対策を後付けし、現在の生産要件に適合させることを指します。
例：旧式リレー回路からPLC化、操作盤のタッチパネル化、NC／対話プログラム化、セーフティ回路・カバー追加、段取り自動化　など

イメージとしては、
OH＝元の性能へ「戻す」／RF＝現場ニーズに「合わせて進化させる」
多くの現場ではこの二つを組み合わせ、「戻す＋進化」を同時に実現しています。

２．工作機械のよくある劣化ポイント

工作機械は精密な部品が高負荷で長期間動作するため、摩耗や劣化が避けられません。
以下はオーバーホールやレトロフィットを検討する際に見られる代表的な症状です。

機械本体関連
・ベッド（すべり面・リニアガイド）：摩耗による直線・真円度の狂い。潤滑不良や切粉侵入による傷や焼き付き。
・主軸（スピンドル）：ベアリング摩耗による回転精度の低下、異音や発熱。テーパ面の錆や摩耗による工具把持力低下。
・送り軸（ボールねじ・リニアガイド）：バックラッシュ増加やガイドレールの傷による位置決め精度の低下。
・潤滑系統：オイル詰まりや漏れによる摩耗促進、グリース硬化による滑走不良。

電気・制御関連
・制御装置（NC装置）：基盤のコンデンサ劣化による誤作動や起動不良、バッテリー消耗によるパラメータ消失。
・サーボモーター・エンコーダ：モーター軸受の摩耗や異音、エンコーダの信号精度低下による位置ズレ。
・配線・コネクタ：接触不良や断線による動作不安定、突発停止。

周辺機構
・クーラント系統：ポンプ摩耗や吐出量低下、配管詰まりや錆の発生。
・油圧・空圧機器：シール劣化による漏れ、バルブ摩耗による作動不良。
・冷却装置：ファン回転低下や冷媒性能の劣化による熱変位増加。

精度・据付関連
・治具固定部：クランプ力低下によるワークのずれ。
・基礎部：振動やアンカーボルト緩みによる加工精度の乱れ。

３．新規買い替えとどう違う？

観点	新品導入	オーバーホール／レトロフィット
初期費用	数百万円～数千万円	新品価格の40%～70%程度
納期	数か月～１年	約５～７か月で再稼働可能
操作・教育	操作体系が一新（教育が必要）	現行操作を維持しやすい
治具・ライン	再設計が必要になる場合あり	既存ラインを活かしやすい
リスク	高性能だが立上げ負荷が大きい	最小限の変更で安定回帰

現場が本当に求めるのは「最新化」ではなく「安定した稼働の継続」です。
オーバーホール／レトロフィットの価値は、「現場を壊さないこと」にあります。

４．オーバーホールかレトロフィット、どちらを選ぶ？

・機械の骨格（フレーム）が健全で、精度低下の主因が摩耗や汚れである場合 → オーバーホール中心
・あと数年稼働できれば十分、投資を抑えたい場合 → オーバーホール優先で延命
・制御が旧式で部品調達が難しい、または安全性や段取り改善を図りたい場合 → レトロフィット併用
・同型機が複数台あり、操作統一が重要な場合 → レトロフィットで操作体系を揃える（教育コストを削減）

迷ったときは、「何を直すか」「何を残すか」を先に明確にすることが最も重要です。

５．現場がすぐ使えるセルフ診断10項目

１．加工寸法のばらつきが増えた（朝と夕で変わる）
２．面粗さが悪化／ビビり跡が出る
３．原点復帰や割出が不安定／位置ズレを感じる
４．主軸の異音・異常発熱がある
５．クランプが遅い／保持力が弱い
６．油漏れや空圧漏れ・にじみが増えた
７．駆動中に異常アラームが出やすくなった
８．旧式の制御機器（リレー・廃番PLCなど）が残っている
９．安全カバーや非常停止の効きに不安がある
１０．段取り時間が年々延びている

3つ以上当てはまるなら：オーバーホール／レトロフィットの検討をおすすめします。
5つ以上：計画停止を伴う点検をおすすめします。

６．導入までの流れを簡単に解説

１．現状ヒアリング：困っている現象や条件を一緒にを整理する。（いつ／どの品目／どの条件）
２．現地点検または搬入診断：主軸、送り、幾何、油・空圧、制御を分解レベルで評価。
３．対処方針の切り分け：オーバーホール項目、レトロフィット項目、据付・環境項目に分類。
４．見積・工程設計：停止期間、段取り復帰計画、検査項目を明文化。
５．実施工：分解→清掃→交換→組立→精度出し。
６．試運転・最終検査：試加工で精度と再現性を確認し、現場へ再据付。

重要なのは、精度の数値と再現性を「作業標準」に落とし込むことです。
ここまでやると、戻してからの安定度が違います。

７．ここまで読んで分かること

・オーバーホールは精度の回復、レトロフィットは使い勝手と保全性の現在化。
・工作機械は主軸・送り・案内・油空圧・制御の総合体であり、弱点に応じた処置が必要。
・新品導入が常に最適解とは限らない。
オーバーホール／レトロフィットは、現場を壊さず稼働を守る実践的な方法。

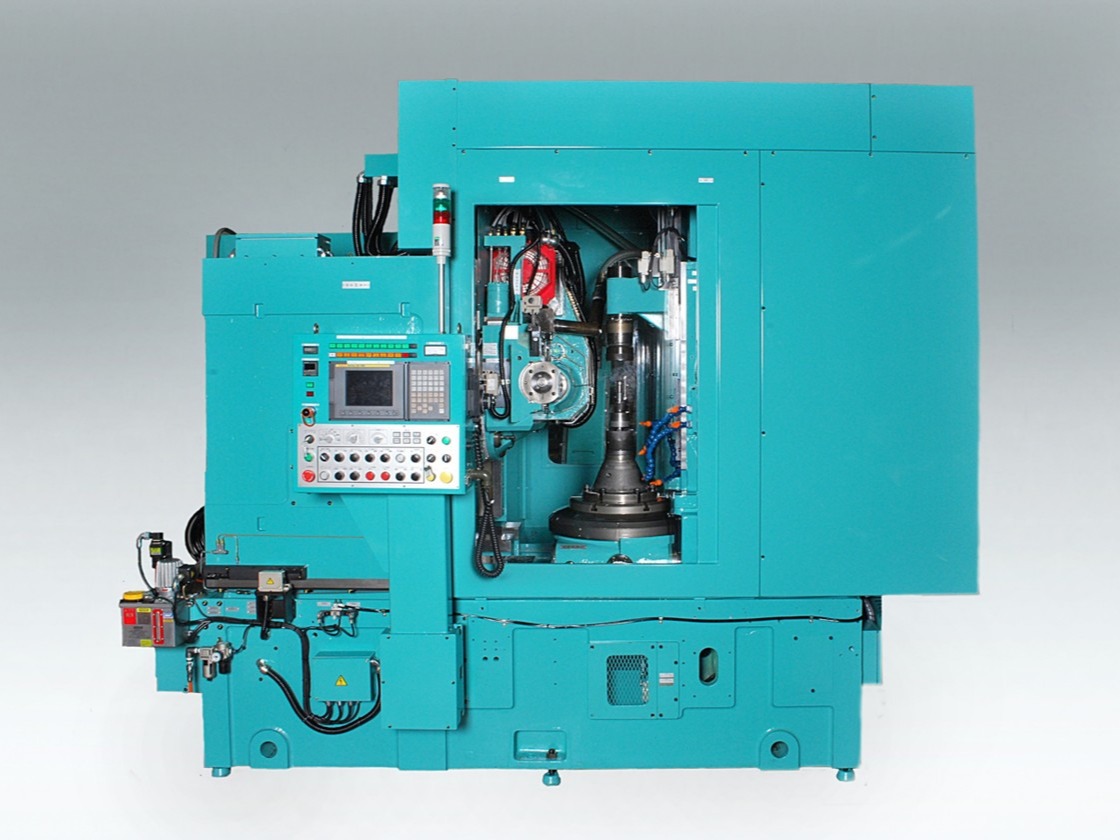

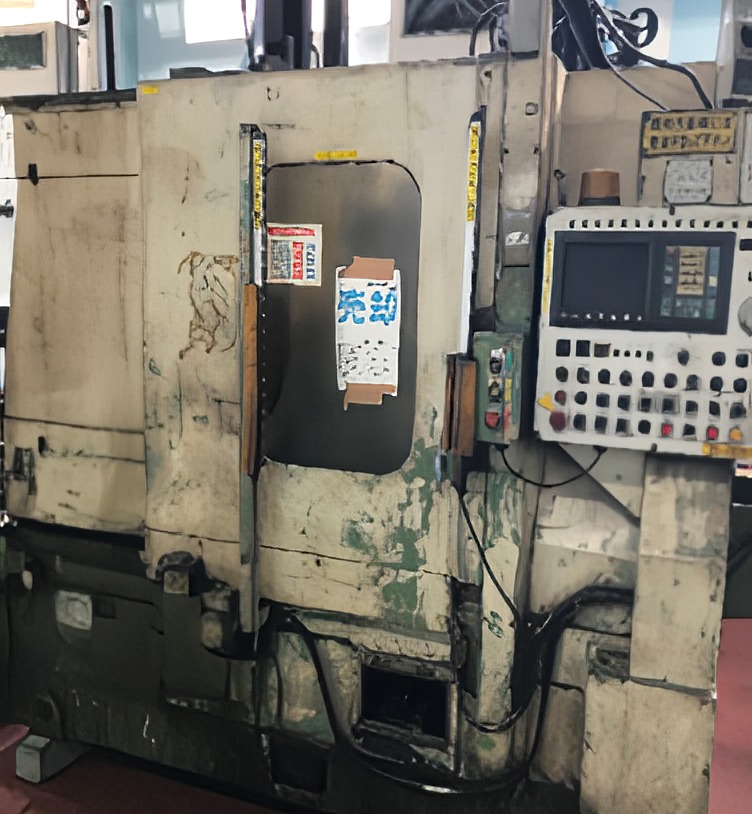

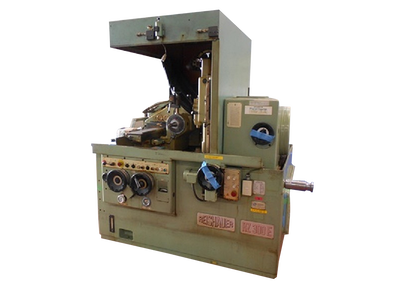

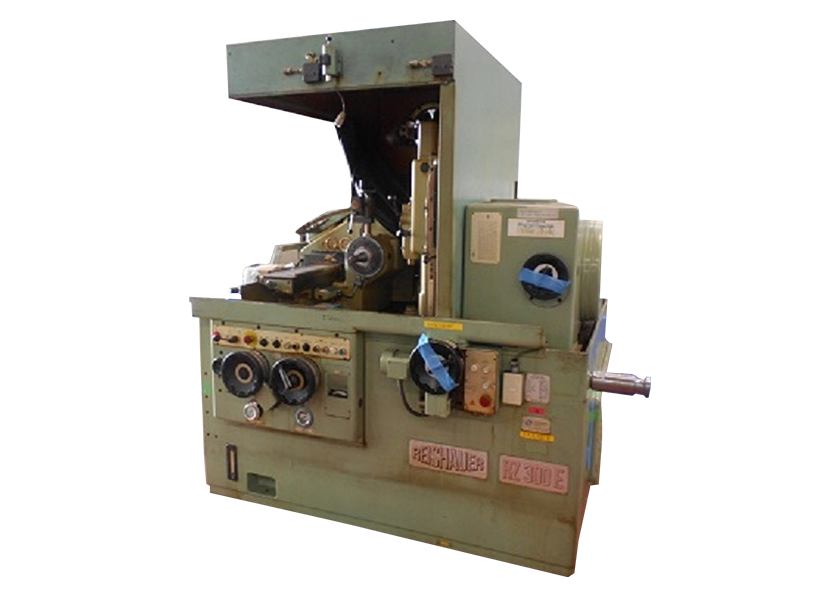

８．三和精機のオーバーホール・レトロフィット

三和精機では、歯車加工機・各種研削盤・専用機を中心に、
これまでに1,360台超（2024年時点）のオーバーホール／レトロフィットに対応してきました。

長年にわたり培った技術力は社内でも継承されており
製造部の技術者は「現代の名工」にも選出されています。

分解から設計、電装、調整まで一貫対応が可能であり
「直す・残す・進化させる」の配分を現場基準で設計します。

具体的な実績や事例については下記をご覧ください。

三和精機オーバーホール・レトロフィットページ
