オリジナル製品
創業以来70年以上積み重ねてきたオーバーホールやレトロフィットの実績とノウハウ、お客様の需要を掴み続けてきた経験から、より良い提案を行えるよう自社製品を開発しました。多彩なオプションに対応することが可能で、お客様だけの専用の1台を作り上げることができます。
国内外関わらず地球規模で様々な工作機械・ものづくりの意志に携わり続けてきた三和精機だからこそ生み出すことのできた、操作性の高い、高精度を安定して実現できるオリジナル製品です。

SHF08 小型ホブ盤

SWP 砥石成形機

SHS202 ホブ刃付盤
滋賀製作所
オリジナル製品 納入までの流れ
-
現状分析、打ち合わせ、お見積り
-
部品設計、設定、組付け
-
運転調整、試加工
-
精度検査
-
現地据え付け

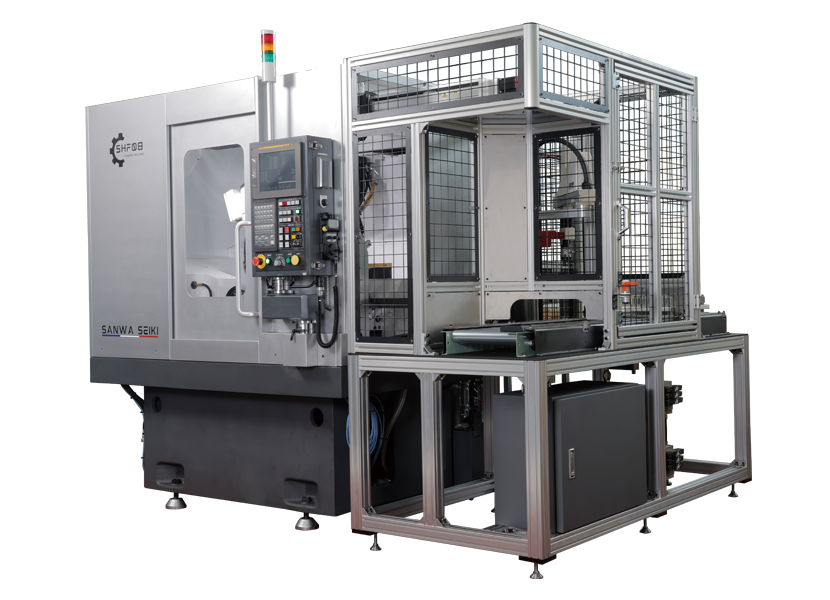

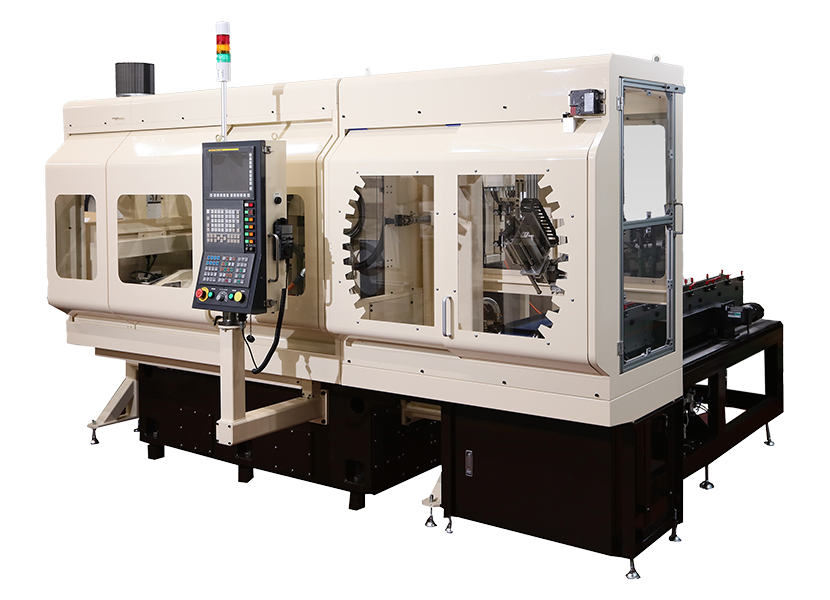

SHF08 小型ホブ盤

テーマは「最高速度と極限の生産性への挑戦」。
高速化・高精度さ・幅広い加工サイズの実現により、現場の生産性を向上させます。
高速化
ホブ回転の高速化 (MAX9,000min-1)、国内最速のワーク最大回転1,500min-1を実現。
高精度
テールストックNC化+押し圧トルク制御により精度が向上します。
スピンドルを高速回転させた際の発熱対策として冷却油を循環。ホブ軸に対する発熱を抑え熱変位を最小限に。
ホブヘッドの突き出しを最小限に抑え、優れた剛性を誇る。
幅広い加工サイズ
M2までの小モジュールのスカイビングが可能。幅広い加工であらゆるニーズに応えます。
スペック表
ワークとホブセンタの最大距離 | 122mm | |
---|---|---|
ワークとホブセンタの最小距離 | 7mm | |
ホブヘッド最大移動距離 | 300mm | |
最大ホブヘッド傾斜角 | ±45° | |
最大ホブシフト量 | 70mm | |
ホブ最大回転数(ダイレクトドライブ仕様) | (標準) | 5,000min |
(高速) |
9,000min ※オプション
|
|
ワーク軸最大回転数(標準) | 600min | |
早送り速度 | アキシャル | 7.5m/min |
ラジアル | 5m/min | |
主軸端からテールストックスピンドル端まで |
430mm ※オプションで700mmまで上げることが可能
|
|
加工物最大径 | 80mm | |
モジュール | 0.3~2.5 | |
歯数 | 7~270枚 | |
ホブ最大径 | 55mm | |
ホブ最大長 | 80mm | |
超硬ホブ対応/ドライカット対応(フルカバー+インナーカバー)/エアノズル(エアブロー) | ||
軸数 | テールストック本体ストローク仕様(1軸NC含む) |

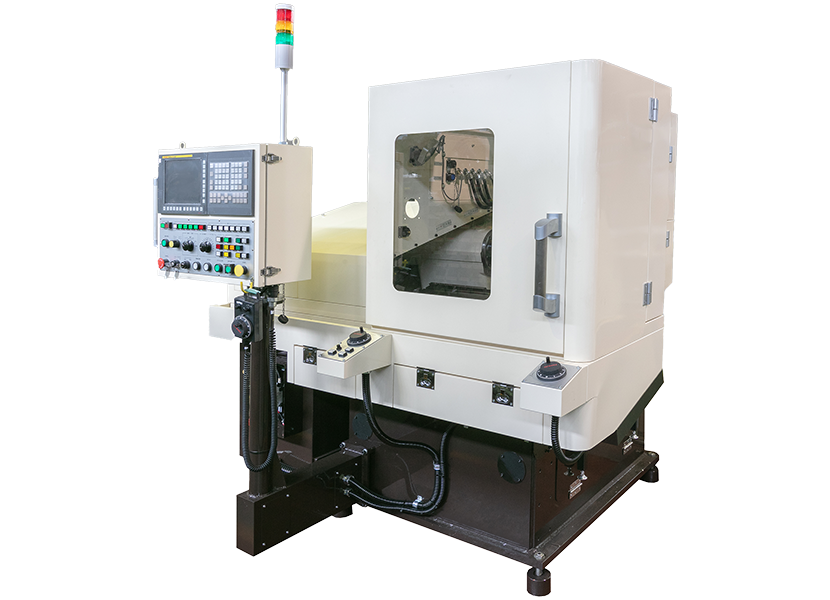

SWP 砥石成形機

新規砥石をメーカーに発注すると約1.5ヵ月。本機で成形する場合は約50分。
作業効率を上げ、生産性の向上につなげる。
※ロータリードレス使用時
一台で様々な砥石の成形を短時間で行うことが可能です。
無垢の砥石からラック歯形を成形する場合は約50分、ワンディスク砥石をインボリュート歯形やラック歯形に成形する場合は約10分で成形することが可能。
また、ロータリードレス装置を搭載することにより、機上ドレスが無い研削盤の仕上成形機としてもご利用できます。
成形までの時間を短縮し、汎用性の高さとあわせて、コスト削減を実現します。
対象砥石
モジュール | 0.1~10mm ※御相談下さい。 | |
---|---|---|
口数 | 最大7口 | |
外径 | 最大400mm | |
砥石幅 | 最大230mm | |
取付重量 | 砥石ホルダーを含め最大45㎏ |
※ねじ状砥石、一枚砥石どちらも対応可能。その他様々な砥石形状に対応できます。

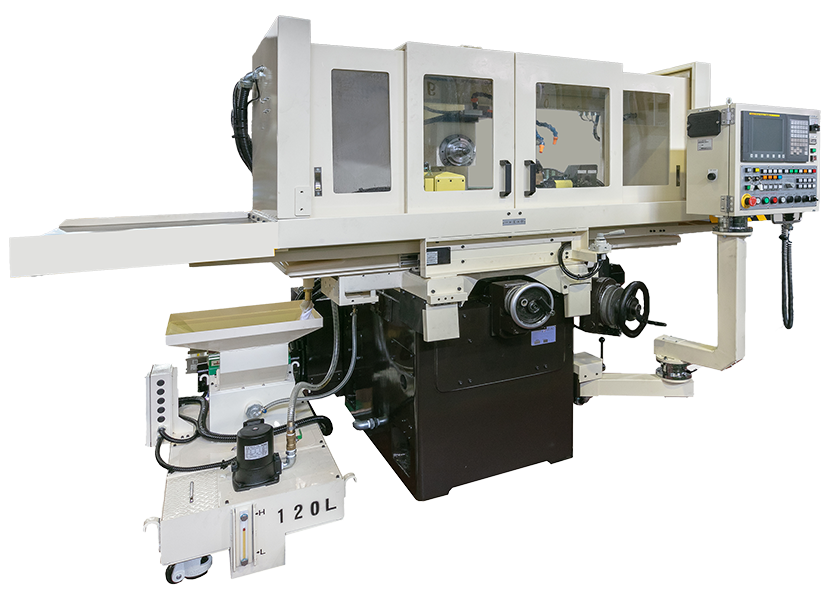

SHS202 ホブ刃付盤

よりコンパクトに、より低コストに、使いやすく。
どんな現場にもフィットするホブ刃付盤。
コンパクト化
従来機から約30%ほど、コンパクト化することに成功。
作業環境の改善・作業効率の向上に一役買います。
低コスト化
従来機より約25%のコストカットを実現しました。
湿式・CBNクリープ研削工法により、抜群の刃付精度(面粗さ=RmaX1.5μm)を誇り、歯切り精度およびホブ寿命を延長。コストカットにつなげています。
使いやすい構造
刃付時間を大幅に短縮(※150L 12溝ホブを17分で完成)
手動パルスハンドルによる歯合せで段取を容易化
数値入力による条件設定で誰でも操作可能
幅広い加工サイズ
M2までの小モジュールのスカイビングが可能。幅広い加工であらゆるニーズに応えます。
スペック表
テーブル左右送り有効 | ストローク | 380㎜ |
---|---|---|
送り速度 | MAX8,000㎜/min | |
コラム前後送り | 最大移動量 | 170mm |
砥石軸上下送り | 有効ストローク | 110mm |
砥石軸 | 砥石サイズ (外径) | Φ200㎜ |
砥石回転数 | 3,600rpm(60Hz)・3,000rpm(50Hz) | |
使用砥石 (CBN) | Φ200xΦ76.2xt15 | |
砥石軸モータ | 3.7kw 2P | |
割出盤 | CNC180LFA | |
ワーク最大積載重量 | 50Kg(アーバー含む) | |
機械重量 | 約2,500kg | |
床面積 (間口x奥行x高さ) | 3020x2182x2120mm | |
総電力 | 9.5kVA |
